WoodenBlinds · Ghid de măsurare și montaj

De la prima măsurătoare
la ultima lamelă.

Alege montajul potrivit ferestrei tale. Îți arătăm ce măsori, ce pregătești și cum montezi jaluzeaua — pas cu pas.

01 / Înainte de comandă

Unde va sta jaluzeaua ta?

Poziția jaluzelei determină măsurătorile. Alege una dintre cele trei situații pentru a vedea recomandările potrivite.

Măsoară interiorul șpaletului.

Măsoară lățimea în trei locuri: sus, la mijloc și jos.
Măsoară înălțimea în trei locuri: stânga, centru și dreapta.
Pentru fiecare dimensiune, folosește cea mai mică valoare. Verifică măsurătorile încă o dată.

Nu scădea tu cotele. Deducerile necesare se fac în fabrică, conform informațiilor produsului. Verifică mânerele și spațiul necesar jaluzelei adunate.

Diagrama măsurătorilor în trei puncte, în interiorul șpaletului — Diagrama tehnică de referință · cote interioare.

Cotele totale L și H pe cercevea, cu prindere fără găurire sau mecanică opțională

Pe tâmplărie: fără găurire sau cu șurub.

Disponibil pentru jaluzelele cu lamele de 25 mm, pe partea mobilă a ferestrelor PVC. Clemele se fixează pe cercevea, nu în perete. Opțional, se poate alege prindere mecanică prin tâmplărie, cu șurub.

Numărul de cleme în funcție de lățimea jaluzelei
Lățime	Cleme
Până la 700 mm inclusiv	2 bucăți
701–1000 mm	3 bucăți
1001–1400 mm	4 bucăți

Maximum 1400 × 2500 mm.

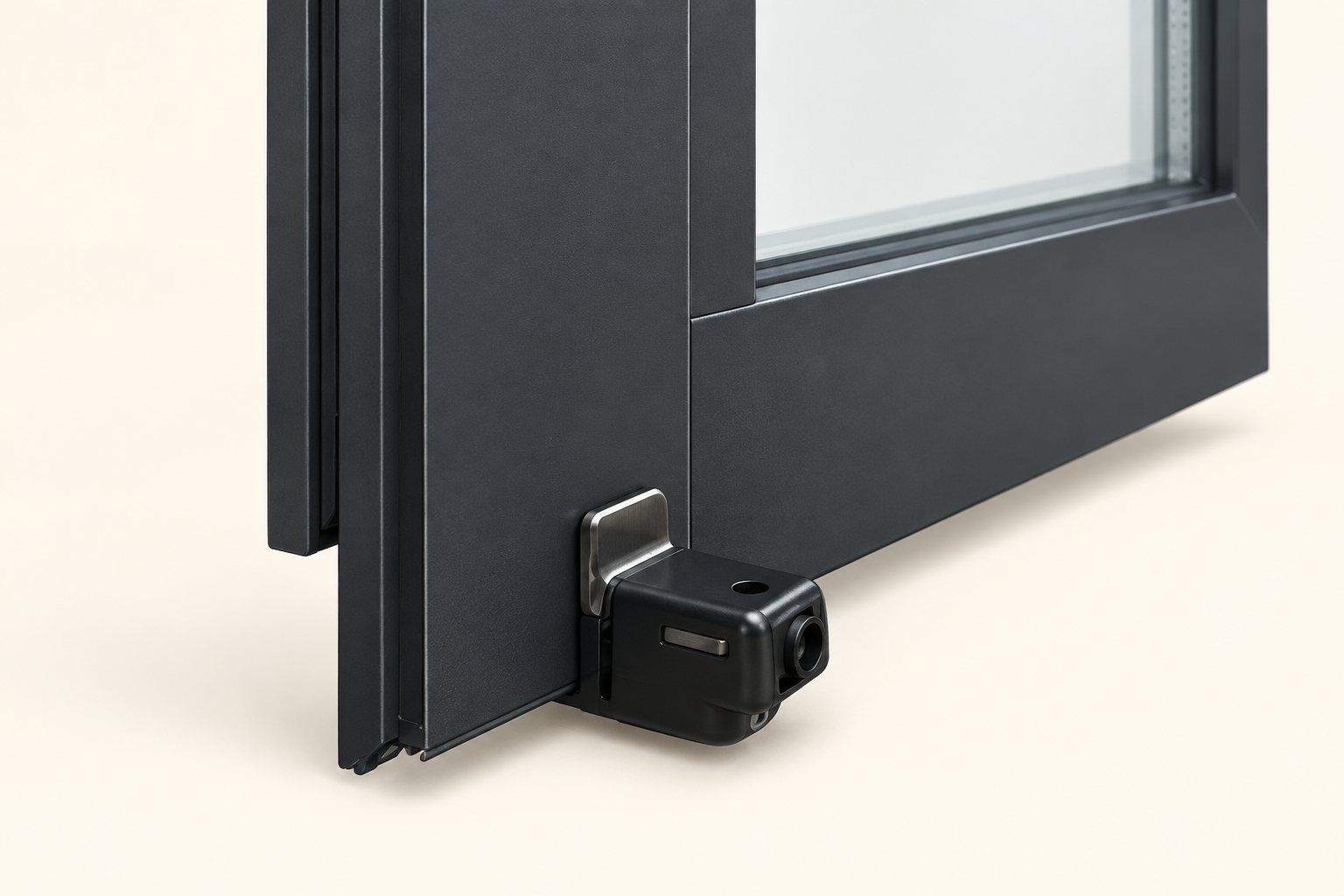

Cleme disponibile în alb sau antracit; culoarea se specifică la comandă. Pentru cablurile de ghidaj selectate există și fixare inferioară fără găurire.

Dimensiunile de comandă și compatibilitatea cu profilul ferestrei se confirmă înainte de comandă. Nu aplica automat regulile de măsurare pentru șpalet.

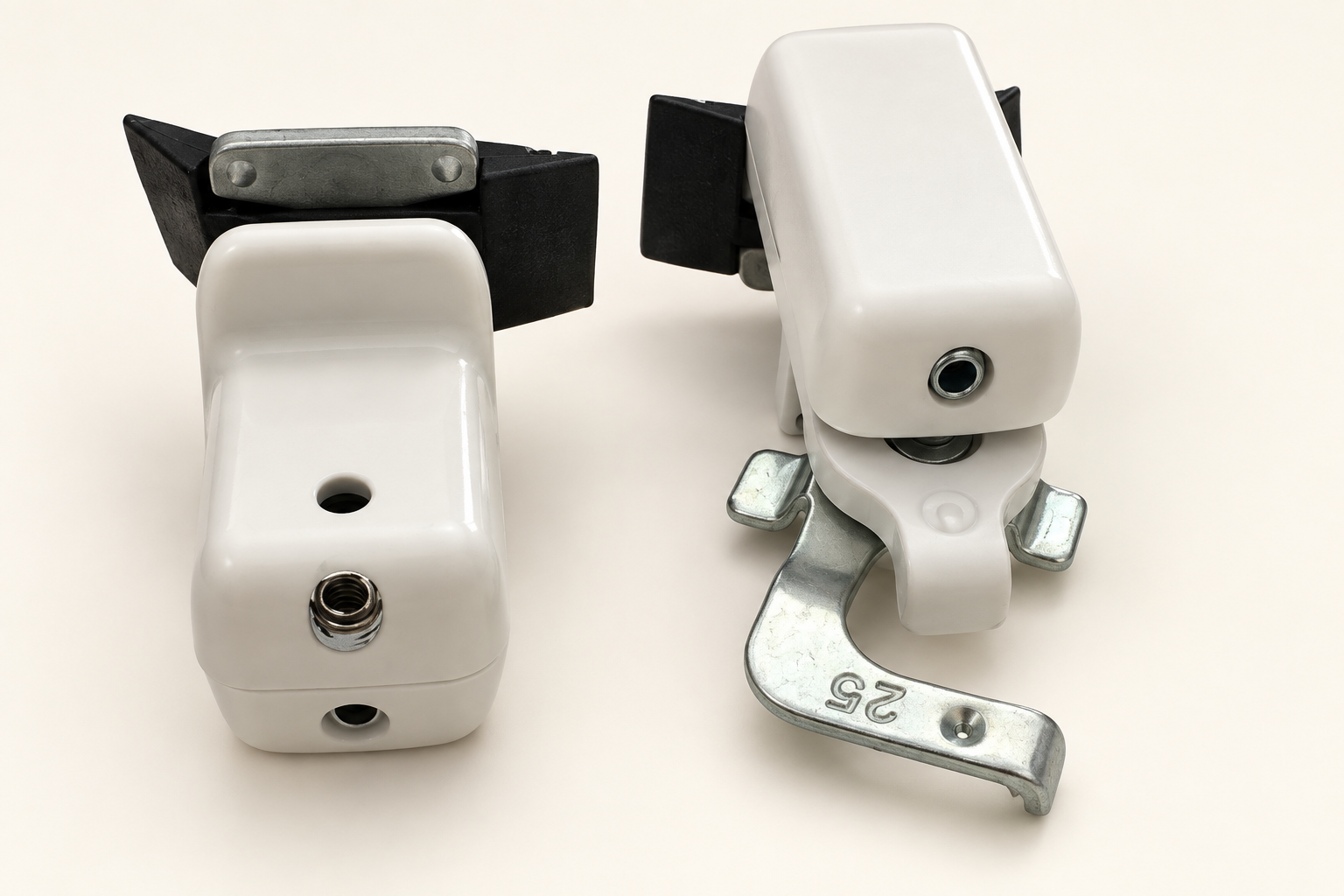

Reproducere AI după fotografie: două cleme albe fără găurire, cu protecții negre și bridă metalică — Cleme de cercevea și bridă pentru casetă — reproducere AI după fotografia componentelor.

Ilustrațiile din selecție sunt orientative. Pentru măsurare folosește diagramele tehnice și instrucțiunile produsului ales.

Spațiul deasupra ferestrei

Cât ocupă jaluzeaua adunată?

Alege tabelul colecției și tipul lamelei, apoi caută înălțimea totală a jaluzelei. Valoarea din tabel este înălțimea pachetului adunat, în milimetri.

Cota de sus se stabilește conform tabelului. Spațiul necesar crește în funcție de înălțimea totală și diferă după material. Tabelele sunt orientative: la NATIVA din lemn nu includ masca și bridele; la aluminiu nu includ bridele. Ia în calcul și aceste piese, plus spațiul pentru deschiderea ferestrei. La comandă comunici înălțimea totală, fără să scazi pachetul adunat.

Exemplu: NATIVA, tei de 50 mm, înălțime totală 2000 mm → pachet orientativ 228 mm (22,8 cm), fără mască și bride. Cota comunicată rămâne 2000 mm.

Jaluzele marca KOTT

Înălțimea jaluzelei adunate, în funcție de înălțimea totală și lățimea lamelei. Toate cotele sunt în mm.

Înălțime totală	Lamelă 25 mm	Lamelă 35 mm	Lamelă 50 mm
1000	200	170	150
1500	270	210	190
2000	330	260	220
2500	400	310	260
3000	470	350	290

Valorile sunt pentru KOTT; nu le aplica jaluzelelor NATIVA sau din aluminiu.

Jaluzele marca NATIVA

Alege lățimea lamelei. Valorile sunt orientative și nu includ masca și bridele.

Lamele de 50 mm

Toate cotele sunt în mm. Masca și bridele nu sunt incluse în pachet.

Înălțime totală	Tei 50 mm	Bambus 50 mm	Abachi 50 mm	Paulownia 50 mm
500	112	107	115	112
750	131	123	135	131
1000	151	138	156	151
1250	170	154	177	170
1500	189	174	198	189
1750	208	186	218	208
2000	228	202	239	228
2250	247	218	260	247
2500	266	234	281	266
2750	285	250	301	285
3000	305	266	322	305
3250	324	282	343	324
3500	343	298	364	343

Lamele de 25 mm

Înălțimea pachetului adunat pentru lamele de 25 mm. Toate cotele sunt în mm.

Înălțime totală	Tei	Bambus	Paulownia
200	59	55	60
400	85	76	90
600	112	98	119
800	139	119	148
1000	166	141	177
1200	193	162	207
1400	220	184	236
1600	246	205	265
1800	273	227	294
2000	300	248	324
2200	327	270	353
2400	354	291	382
2600	381	312	412
2800	407	334	441
3000	434	355	470

Masca și bridele nu sunt incluse.

Aluminiu · lamele de 16 mm și 25 mm

Cote orientative în mm; bridele de montaj nu sunt incluse.

Înălțime totală	Lamelă 16 mm	Lamelă 25 mm
500	61	53
750	72	61
1000	83	68
1250	95	75
1500	106	83
1750	117	90
2000	128	97
2250	140	105
2500	151	112
2750	162	119
3000	174	127
3250	185	134
3500	196	141

Număr de scărițe

Numărul de scărițe în funcție de lățimea jaluzelei, conform tabelului furnizat pe site.

Lățime jaluzea (mm)	Număr de scărițe
400–900	2
900–1400	3
1400–1900	4
1900–2400	5
2400–2900	6

Intervalele sunt păstrate din sursă. La valorile de graniță (900, 1400, 1900 și 2400 mm), numărul exact se confirmă pentru produsul ales.

Pentru înălțimi între rândurile tabelului sau configurații diferite, cere confirmarea cotei. Nu presupune că valorile se transferă între colecții.

02 / După ce ai primit jaluzeaua

Totul pregătit. Montăm.

Citește ghidul complet înainte de montaj. Verifică toate componentele, caseta și masca de lemn înainte de a începe.

Ruletă metalicăCreion / markerȘurubelnițăMașină de găurit și burghie*Șuruburi și dibluri adecvate*

*Pentru montajul cu găurire. Elementele de fixare trebuie să fie adecvate suprafeței alese.

Schemă laterală: prindere cu șuruburi în tavan sau în perete — Fixare cu șuruburi: două suprafețe posibile, același principiu de susținere a casetei.

01Alege suprafața de fixare

Pe tavan sau în partea de sus a nișei

Șuruburile intră de jos în sus, prin partea superioară a bridelor.

Schiță originală: fixarea bridei pe tavan

Pe perete sau pe fața tâmplăriei

Fixarea se face prin partea din spate a bridei, pe suprafața verticală. Aceasta este o fixare cu șuruburi, diferită de sistemul non-invaziv.

Schiță originală: fixarea bridei pe suprafață verticală

02Poziționează și fixează bridele

Conform ghidului, începe de la 10 cm de capetele casetei. Poziționează bridele astfel încât să nu blocheze mecanismele și distribuie bridele suplimentare uniform pe lățime. Ține fiecare bridă pe poziție și marchează găurile.

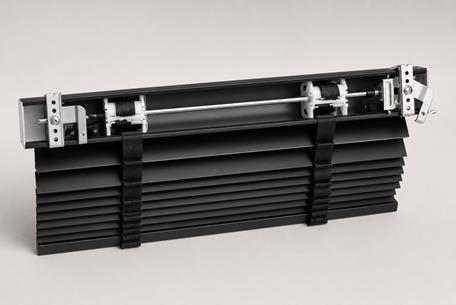

Fotografie din ghid: bride distribuite pe caseta jaluzelei — Verifică poziția mecanismelor înainte de fixare.

03Așază caseta și închide bridele

Cu brațele bridelor deschise, așază marginea casetei în prinderi. Folosește o mișcare ușoară de balansare pentru a introduce caseta în poziție, apoi închide brațele pivotante. Verifică dacă toate bridele au blocat caseta.

Fotografie din ghid: brațul pivotant al bridei și caseta — Detaliu al bridei pivotante.

Sensul de deschidere și blocare depinde de brida livrată. Urmează fișa sistemului și nu forța mecanismul; dacă ai nelămuriri, contactează-ne înainte de montaj.

04Aplică masca de lemn

Fixează masca de lemn cu magneții pe caseta metalică, centreaz-o și verifică alinierea, conform sistemului livrat.

Siguranța copiilor nu este opțională.

Corzile și lanțurile trebuie menținute în afara razei de acțiune a copiilor. Instalează întotdeauna dispozitivul de siguranță. Lipsa lui poate duce la sufocare.

Cum se fixează dispozitivul din ghid

Ghidul furnizat cere montarea la distanța maximă posibilă de mecanismul de control și la cel puțin 1,5 m de podea. Marchează cele două găuri și fixează dispozitivul pe perete cu elemente adecvate. Înfășoară cordonul în formă de opt, cât mai strâns.

Nu modifica îmbinarea de siguranță a cordonului, proiectată să se desprindă la presiune excesivă. Verifică instrucțiunile sistemului efectiv livrat.

Dispozitivul de siguranță pentru cordon, din ghidul original

03 / Înainte de prima utilizare

Ultimele verificări. Apoi, lumina.

Caseta este fixată în toate bridele.Masca de lemn este centrată și stabilă.Fereastra se poate deschide fără obstacole.Ridicarea, coborârea și orientarea lamelelor funcționează.Dispozitivul de siguranță este montat și cordonul securizat.Nu există componente rămase neidentificate.

Lista este un ajutor de verificare, nu înlocuiește instrucțiunile de montaj ale produsului.

Ai ghidul. Ne ai și pe noi.

Deschide documentul integral pentru toate imaginile tehnice sau discută cu echipa noastră înainte să continui.
